EDF-ERDF : 20 000 volts dans les mains

 Mais attention !

EDF-

A Châteaubriant, du côté de La Fayère, il y avait une ligne à haute tension : 20 000 volts, alimentant 3000 personnes dans la campagne moisdonnaise. Mais les poteaux qui la soutenaient étaient trop éloignés. La ligne n’était pas assez tendue, ce qui pouvait provoquer des vibrations et détériorer les éléments du réseau (les isolateurs par exemple). Le 17 septembre 2008, les techniciens ont donc enlevé un poteau de 12 m de haut et ont placé deux poteaux de 14 m. Il fallait ensuite accrocher la ligne électrique à ces nouveaux supports, sans couper le courant !

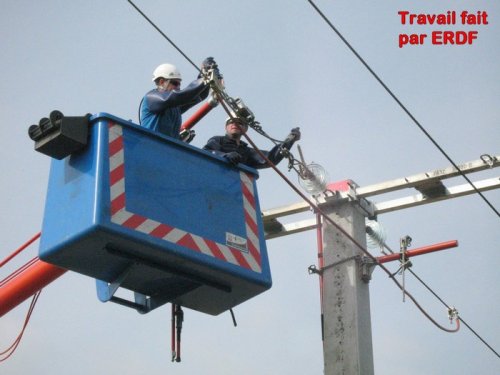

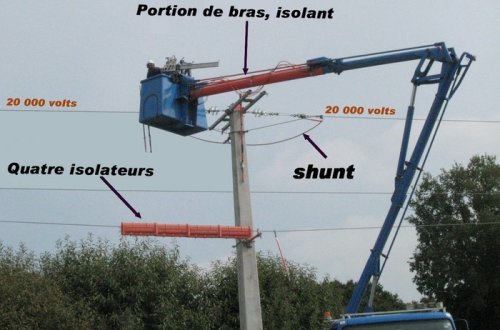

La continuité électrique a été réalisée grâce à un shunt. Les techniciens, vêtus d’équipement de protection isolants, se trouvaient dans une cabine isolée électriquement, en haut d’une grue. Le dernier morceau du bras de la grue était isolant aussi. De ce fait, les hommes pouvaient toucher la ligne, sans s’électrocuter. ... comme les oiseaux !

D’un côté du poteau, les techniciens ont coupé le câble et serti l’extrémité de ce câble dans un manchon placé en haut du poteau. Ils ont ensuite tendu le câble convenablement et fait la même opération de l’autre côté. Il leur restait à assurer la connexion entre ces deux câbles par un « pont », puis à supprimer le shunt ! Bravo les gars !

 Danger

EDF-ERDF- 16 sept

Attention : ces techniciens suivent une formation très poussée afin d’assurer leurs gestes et les opérations sont menées dans le cadre d’un protocole très strict. En outre, ils portent des équipements de protection électrique spécifiques, parfaitement maîtrisés : gants, casques, lunettes, chaussures isolés .. La moindre fausse manœuvre crée un éclair électrique mortel. Donc, pour nous, nous ne devons pas toucher les lignes électriques (il existe de nombreux accidents chaque année à la suite des travaux sur les toits ou sur les façades des maisons !)

Cette délicate intervention a été confiée à une équipe spécialisée de ERDF (Elec-tricité Réseau Distribution France). Il y a 3 équipes de ce type en Loire-Atlantique. Elles font partie de la force d’intervention rapide créée à la suite des tempêtes de 1999. Elles peuvent être appelées à tout moment dans toutes les régions de France et même à l’étranger comme récemment en Grande-Bretagne


 En anglais

Between Châteaubriant and Moisdon, there was a high-voltage line : 20 000 volts. But the posts supporting that line were too far apart. The line was not quite tense. This could cause vibrations and this could degrade the network elements (insulators for example). Ls technicians have removed a pole 12 metres high. And they have placed two poles 14 m. It was necessary to hitch this power line at this new pole, without shutting off the flow !

The electrical continuity has been achieved thanks to the shunt red. The technicians were installed in a metal cabin at the top of a crane. The last piece of the arm of the crane was insulated. As a result, men could reach the line, without s’électrocuter. ... (a bird who is landed on a power line, do not s’électrocute never).

On one side of the pole, the technicians has cut the cable. Then they pushed the extremity of this cable in a sleeve placed at the top of the pole. They then set cable and the sleeve and stretched the cable properly. They have done the same operation on the other side.

It remained to ensure the connection between these two pieces of cable by a « bridge » and then to remove the shunt ! Congratulations guys !

Caution : these technicians use equipment specifically guaranteeing insulation. This equipment is controlled before each use. They follow very strict training to ensure their gestures and operations are conducted under a very strict protocol. Moreover, they are wearing protective equipment electric specific, perfectly controlled : gloves, helmets, sunglasses, shoes insulated .. The slightest false manœuvre creates a flashpoint electric deadly. So for us, we should not touch power lines (there are many accidents each year as a result of work on roofs or on the facades of the houses !)

This delicate intervention has been entrusted to a specialized team of ERDF. There are three teams of this type in Loire-Atlantique. They are part of the rapid intervention force created in the wake of the storms of 1999. They able at any time be called in all regions of France and even abroad as recently in Britain.


Ecrtit le 1er juillet 2009

 ERDF : une machine qui creuse et qui pose

EDF-ERDF - juin

Pour équiper le lotissement de la Baguais en électricité, ERDF avait besoin de poser (et d’enterrer) un câble reliant une ligne de 20 000 volts à un poste de distribution publique.

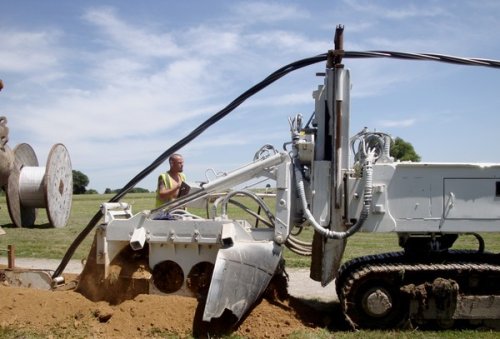

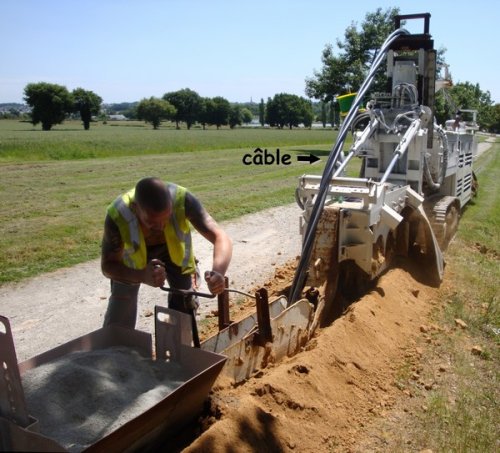

Les techniciens ont utilisé une machine apparemment très simple, qui fait plein d’opérations à la fois : elle creuse le sol à la profondeur voulue (ici 90 cm) en évacuant la terre sur le côté, puis elle place le câble et déroule un grillage de protection par dessus avant de verser gravillons et terre pour combler la tranchée. Il reste maintenant à faire le raccordement.

Il faut quand même quelqu’un pour régler la machine et la conduire, et quelqu’un pour remplir le bac de gravier à l’arrière. Ah ma bonne dame, rien n’est parfait !

Quand donc les hommes n’auront-ils rien à faire, rien à faire d’autre que de se désoler de ne pas trouver de travail ...Mais ça, c’est une autre histoire …

EDF-

Note : ERDF – Electricité Réseau Distribution France, a été créée le 1er janvier 2008. Filiale à 100% du groupe EDF, ERDF est le gestionnaire des réseaux de distribution d’électricité pour 95% du territoire métropolitain. L’entreprise, qui emploie 36 000 salariés, assure l’exploitation, le développement et l’entretien de 1 265 500 km de lignes électriques au service de 33 millions de clients. Elle réalise à ce titre de nombreuses interventions sur ce réseau telles que les raccordements, les mises en service, les dépannages et les changements de fournisseurs.
